Elektroninėms sistemoms vis tobulėjant, didėja komponentų tankio, geresnio signalo vientisumo ir patobulinto šilumos valdymo poreikis. TheDaugiasluoksnė PCBtapo standartu taikomoms programoms nuo telekomunikacijų infrastruktūros ir medicinos prietaisų iki automobilių elektronikos ir pramoninių valdymo sistemų.HONTECįsitvirtino kaip patikimas gamintojasDaugiasluoksnė PCBsprendimus, aptarnaujančius aukštųjų technologijų pramonės šakas 28 šalyse, turinčias specializuotą patirtį gaminant didelio mišinio, mažos apimties ir greito pasukimo prototipų gamybą.
Vertė aDaugiasluoksnė PCBslypi jo gebėjime patenkinti sudėtingus maršruto parinkimo reikalavimus kompaktiškoje vietoje. Sudėdamos kelis laidžius sluoksnius, atskirtus izoliacinėmis medžiagomis, šios plokštės suteikia specialias maitinimo plokštumas, įžeminimo plokštes ir signalų sluoksnius, kurie kartu palaiko signalo vientisumą ir sumažina elektromagnetinius trukdžius.HONTECsujungia pažangias gamybos galimybes su griežtais kokybės standartais, kad būtų tiekiami daugiasluoksniai PCB produktai, atitinkantys reikliausias specifikacijas.
Įsikūręs Šendžene, Guangdonge,HONTECdirba su sertifikatais, įskaitant UL, SGS ir ISO9001, tuo pat metu aktyviai įgyvendina ISO14001 ir TS16949 standartus. Bendrovė bendradarbiauja su UPS, DHL ir pasaulinio lygio ekspeditoriais, siekdama užtikrinti efektyvų pristatymą visame pasaulyje. Į kiekvieną užklausą atsakoma per 24 valandas, atspindintį įsipareigojimą reaguoti, kurį vertina pasaulinės inžinierių komandos.
Sluoksnių skaičius aDaugiasluoksnė PCBturi tiesioginės įtakos elektros našumui ir gamybos sąnaudoms. Papildomi sluoksniai suteikia specialius nukreipimo kanalus, kurie sumažina signalo perkrovą ir leidžia aiškiai atskirti analogines, skaitmenines ir maitinimo grandines. Didelės spartos projektams specialios įžeminimo plokštumos, esančios šalia signalo sluoksnių, sukuria valdomos varžos perdavimo linijas, kurios palaiko signalo vientisumą visoje plokštėje. Tačiau kiekvienas papildomas sluoksnis padidina medžiagų sąnaudas, pailgina gamybos laiką ir apsunkina laminavimo ir registravimo procesus.HONTECrekomenduoja sluoksnių skaičių nustatyti remiantis konkrečiais dizaino reikalavimais, o ne savavališkais tikslais. 4-ių sluoksnių daugiasluoksnė PCB dažnai užtikrina pakankamą maršruto tankį daugeliui programų ir suteikia didelių našumo pranašumų, palyginti su 2-jų sluoksnių dizainu, naudojant specialias maitinimo ir įžeminimo plokštes. Didėjant komponentų tankiui arba didėjant signalo greičiui, tampa būtinos 6 arba 8 sluoksnių konfigūracijos. Projektams su itin dideliu kaiščių skaičiumi arba sudėtingais maršruto parinkimo reikalavimais, HONTEC palaiko sluoksnių skaičiavimą iki 20 sluoksnių, naudodama nuoseklaus laminavimo metodus, kurie palaiko registracijos tikslumą. Inžinierių komanda padeda klientams optimizuoti sluoksnių sudėtį, kad būtų pasiektas reikiamas našumas be nereikalingų išlaidų.
Patikimumas vidujeDaugiasluoksnė PCBgamyba reikalauja griežtos kokybės kontrolės kiekviename gamybos etape. HONTEC įgyvendina išsamius tikrinimo ir testavimo protokolus, sukurtus specialiai daugiasluoksnei konstrukcijai. Automatinis optinis patikrinimas prieš laminavimą patikrina vidinio sluoksnio raštus ir užtikrina, kad visi defektai būtų užfiksuoti prieš sluoksniams tampant neprieinami. Rentgeno spindulių patikrinimas patvirtina sluoksnio registraciją po laminavimo ir nustato bet kokį nesutapimą, galintį pažeisti tarpsluoksnių jungtis. Impedanso bandymas patvirtina, kad valdomos varžos pėdsakai atitinka projektavimo specifikacijas, naudojant laiko srities reflektometriją, kad būtų galima išmatuoti būdingą varžą kritiniuose tinkluose. Skerspjūvio analizė leidžia vizualiai patvirtinti dangos storį, sluoksnių išlyginimą ir vientisumą, paimant mėginius iš kiekvienos gamybos partijos. Atliekant elektrinį bandymą patikrinamas kiekvieno tinklo tęstinumas ir izoliacija, užtikrinant, kad užpildytoje daugiasluoksnėje PCB nebūtų atsidarymo ar trumpų jungčių. Atliekant terminio įtempių testą imituojamos surinkimo sąlygos, plokštėms taikomas keli perpylimo ciklai, siekiant nustatyti bet kokius paslėptus defektus, pvz., atsisluoksniavimą ar statinės įtrūkimus.HONTECtvarko atsekamumo įrašus, kurie susieja kiekvieną daugiasluoksnę PCB su jos gamybos parametrais, palaikydami kokybės analizę ir nuolatinio tobulinimo pastangas.
Medžiagų parinkimas iš esmės formuoja elektrines, šilumines ir mechanines savybesDaugiasluoksnė PCB. Standartinės FR-4 medžiagos yra ekonomiškas sprendimas daugeliui programų, siūlančios tinkamą terminį stabilumą ir dielektrines savybes bendrosios paskirties projektams. Daugiasluoksnėms PCB programoms, kurioms reikalingas didesnis šiluminis našumas, didelės Tg medžiagos išlaiko mechaninį stabilumą esant aukštesnėms temperatūroms, kurios susidaro surinkimo ir veikimo metu. Didelės spartos skaitmeninės konstrukcijos reikalauja mažo nuostolio medžiagų, tokių kaip Isola FR408 arba Panasonic Megtron serijos, kurios sumažina signalo slopinimą ir palaiko pastovią dielektrinę konstantą visuose dažnių diapazonuose. RF ir mikrobangų taikymui reikalingos specializuotos „Rogers“ arba „Taconic“ laminatės, užtikrinančios stabilias elektrines savybes esant aukštam dažniui. HONTEC bendradarbiauja su klientais, kad pasirinktų medžiagas, atitinkančias konkrečius taikymo reikalavimus, atsižvelgdamas į tokius veiksnius kaip veikimo dažnis, temperatūros diapazonas ir aplinkos poveikis. Mišrios dielektrinės konstrukcijos sujungia skirtingus medžiagų tipus vienoje daugiasluoksnėje PCB, optimizuodamos kritinių signalų sluoksnių našumą, išlaikant nekritinių sluoksnių ekonomiškumą. Inžinierių komanda pateikia rekomendacijas dėl medžiagų suderinamumo, užtikrindama, kad pasirinktos laminatės tinkamai sukibtų laminavimo metu ir išlaikytų patikimumą per visą gaminio gyvavimo ciklą.
HONTECišlaiko gamybos pajėgumus, apimančius visą spektrąDaugiasluoksnė PCBreikalavimus. Standartinėje daugiasluoksnėje gamyboje yra nuo 4 iki 20 sluoksnių su įprastomis kiaurymėmis ir pažangiomis registravimo sistemomis, kurios išlaiko išlygiavimą visoje rietuvėje. Projektams, kuriems reikalingas didesnis tankis, HDI galimybės palaiko akliąsias, palaidotas ir mikrovių struktūras, kurios suteikia tikslesnę maršruto geometriją ir sumažina plokštės dydį.
Variniai svoriai nuo 0,5 uncijos iki 4 uncijos atitinka įvairius srovės tekėjimo reikalavimus, o paviršiaus apdailos parinktys apima HASL, ENIG, panardinamą sidabrą ir panardinamą skardą, kad atitiktų surinkimo procesus ir aplinkosaugos reikalavimus.HONTECapdoroja tiek prototipą, tiek produkcijos kiekius, o pristatymo laikas optimizuotas inžineriniam patvirtinimui ir gamybos apimtims.
Inžinierių komandoms, ieškančioms patikimo gamybinio partnerioDaugiasluoksnė PCBsprendimus, HONTEC siūlo technines žinias, atsakingą bendravimą ir patikrintas kokybės sistemas, paremtas tarptautiniais sertifikatais.
ST115G PCB - tobulėjant integruotoms technologijoms ir mikroelektroninėms pakavimo technologijoms, bendras elektroninių komponentų galios tankis auga, o elektroninių komponentų ir elektroninės įrangos fizinis dydis palaipsniui linkęs būti mažas ir miniatiūrinis, todėl greitai kaupiasi šiluma. , dėl kurio padidėja šilumos srautas aplink integruotus prietaisus. Todėl aukštos temperatūros aplinka paveiks elektroninius komponentus ir įtaisus. Tam reikalinga efektyvesnė šilumos valdymo schema. Todėl elektroninių komponentų šilumos išsklaidymas tapo pagrindiniu dėmesiu dabartinėje elektroninių komponentų ir elektroninės įrangos gamyboje.

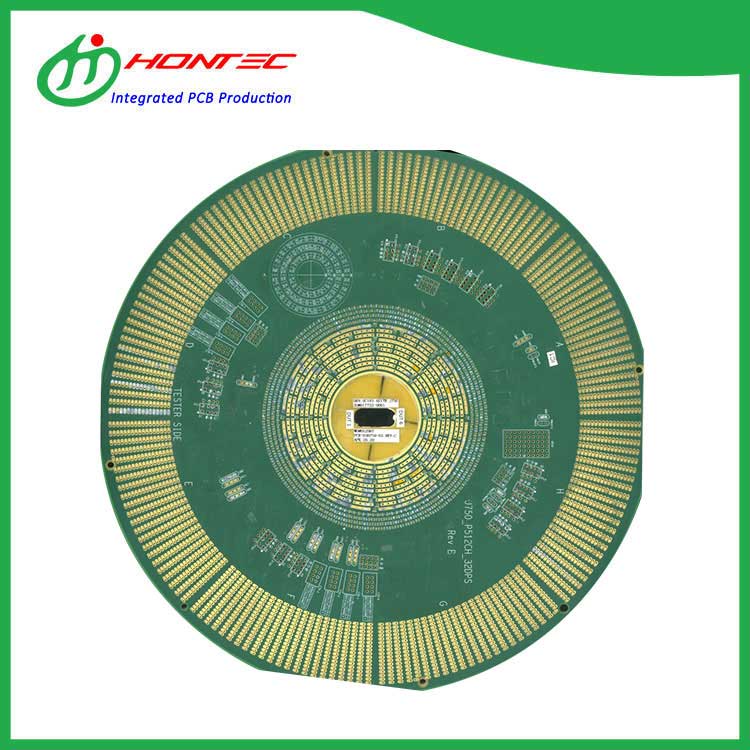

Halogenas neturintis PCB - halogenas (halogenas) yra VII grupės ne auksinis „Duzhi“ elementas Bai mieste, įskaitant penkis elementus: fluorą, chlorą, bromą, jodą ir astatiną. Astatinas yra radioaktyvus elementas, o halogenas paprastai vadinamas fluoru, chloru, bromu ir jodu. Halogenas neturintis PCB yra aplinkos apsauga. PCB nėra aukščiau išvardytų elementų.
Tg250 PCB yra pagaminta iš poliimido medžiagos. Jis ilgai atlaiko aukštą temperatūrą ir nesideformuoja esant 230 laipsnių temperatūrai. Jis tinka aukštos temperatūros įrangai, o jo kaina yra šiek tiek didesnė nei įprastos FR4
S1000-2M PCB yra pagamintas iš S1000-2M medžiagos, kurios TG vertė yra 180. Tai geras pasirinkimas daugiasluoksnei PCB, pasižymintis dideliu patikimumu, dideliu sąnaudų našumu, aukštu našumu, stabilumu ir praktiškumu.
Didelio greičio programose plokštelių veikimas vaidina svarbų vaidmenį. IT180A PCB priklauso aukštos Tg plokštėms, kurios taip pat paprastai naudojamos aukštos Tg plokštėms. Jis pasižymi dideliu sąnaudų efektyvumu, stabiliu veikimu ir gali būti naudojamas signalams, esantiems per 10G.
ENEPIG PCB yra auksavimo, paladžio ir nikelio dengimo santrumpa. ENEPIG PCB danga yra naujausia technologija, naudojama elektroninių grandinių pramonėje ir puslaidininkių pramonėje. 10 nm storio aukso danga ir 50 nm storio paladžio danga gali pasiekti gerą laidumą, atsparumą korozijai ir atsparumą trinčiai.
