Šiuolaikinės elektronikos raidoje fiziniai gaminio dizaino suvaržymai tapo tokie pat sudėtingi kaip ir elektros reikalavimai. Inžinieriai vis dažniau susiduria su dilema – pritaikyti daugiau funkcionalumo siauresnėse erdvėse, išlaikant patikimumą dinamiškomis sąlygomis. Rigid-Flex plokštė pasirodė kaip atsakymas į šį iššūkį, derinant standžiųjų grandinių plokščių struktūrinį stabilumą ir lanksčių grandinių pritaikomumą.HONTECįsitvirtino kaip patikimas „Rigid-Flex Board“ sprendimų gamintojas, aptarnaujantis aukštųjų technologijų pramonę 28 šalyse ir turintis specialią patirtį gaminant didelio mišinio, mažos apimties ir greito pasukimo prototipus.
Rigid-Flex plokštės vertė neapsiriboja vien vietos taupymu. Pašalinus jungtis, kabelius ir litavimo jungtis, kurios tradiciškai jungia atskiras standžias plokštes, ši technologija žymiai pagerina sistemos patikimumą ir sumažina surinkimo laiką bei bendrą svorį. Taikymas, pradedant medicinos prietaisais ir kosmoso sistemomis, baigiant nešiojamomis technologijomis ir automobilių elektronika, vis labiau priklauso nuo Rigid-Flex Board konstrukcijos, kad atitiktų savo našumo ir ilgaamžiškumo tikslus.
Įsikūręs Šendžene, Guangdonge,HONTECsujungia pažangias gamybos galimybes su griežtais kokybės standartais. Kiekviena pagaminta Rigid-Flex plokštė turi UL, SGS ir ISO9001 sertifikatų garantiją, o įmonė aktyviai įgyvendina ISO14001 ir TS16949 standartus, kad atitiktų griežtus automobilių ir pramonės reikalavimus. Su logistikos partneryste, kurią sudaro UPS, DHL ir pasaulinio lygio ekspeditoriai, HONTEC užtikrina, kad prototipų ir gamybos užsakymai efektyviai pasiektų paskirties vietas visame pasaulyje. Į kiekvieną užklausą atsakoma per 24 valandas, atspindintį įsipareigojimą reaguoti, kurį vertina pasaulinės inžinierių komandos.
Sprendimas naudoti Rigid-Flex plokštę dažnai nulemia keletą skirtingų privalumų, kurie tiesiogiai veikia gaminio patikimumą ir gamybos efektyvumą. Tradiciniai dizainai, pagrįsti jungtimis, kabeliais ir keliomis standžiomis plokštėmis, kiekviename sujungime sukuria galimus gedimo taškus. Kiekviena jungtis yra mechaninė jungtis, kuri laikui bėgant gali būti pažeista vibracijos, korozijos ir nuovargio. Rigid-Flex plokštė visiškai pašalina šiuos gedimo taškus integruodama lanksčias grandines, kurios yra standžių sekcijų jungtys. Ši vieninga konstrukcija sumažina surinkimo darbą, pašalina jungties įsigijimo išlaidas ir pašalina netinkamo kabelio išvedimo riziką surinkimo metu. Tais atvejais, kai susiduriama su nuolatiniu judėjimu, lankstymu ar vibracija, Rigid-Flex plokštė užtikrina puikų mechaninį patikimumą, palyginti su alternatyvomis jungtimis. Be to, vietos gali sutaupyti daug, nes lanksčias dalis galima sulankstyti arba sulenkti, kad jos atitiktų netaisyklingos formos korpusą, o tai leidžia dizaineriams efektyviau išnaudoti turimą erdvę. Svorio mažinimas yra dar vienas svarbus privalumas, ypač kosmoso ir nešiojamiems medicinos prietaisams, kur svarbus kiekvienas gramas.HONTECbendradarbiauja su klientais, kad įvertintų šiuos veiksnius ankstyvame projektavimo etape, užtikrinant, kad sprendimas naudoti Rigid-Flex plokštę atitiktų techninius reikalavimus ir gamybos apimtis.
Pereinamoji zona, kurioje standi medžiaga susilieja su lanksčia medžiaga, yra svarbiausia Rigid-Flex plokštės gamybos sritis. HONTEC naudoja specializuotus inžinerinius valdiklius, siekdama užtikrinti, kad šie regionai išlaikytų elektrinį vientisumą ir mechaninį stiprumą per visą gaminio gyvavimo ciklą. Procesas prasideda nuo tikslaus medžiagų parinkimo, naudojant poliimido pagrindu pagamintus lanksčius pagrindus, kurie išlaiko lankstumą ir pasižymi puikiu šiluminiu stabilumu. Gamybos metu standžios sekcijos yra pagamintos naudojant standartinius FR-4 arba aukštos kokybės laminatus, o lanksčios sekcijos yra kruopščiai apdorojamos, kad būtų išlaikytas jų lankstumas. Perėjimo sričiai skiriamas ypatingas dėmesys dengimo ir litavimo kaukės procesų metu, užtikrinant, kad sąsajoje nebūtų įtempių koncentracijų, dėl kurių laidininkas gali lūžti pakartotinai lenkiant.HONTECnaudoja kontroliuojamo gylio maršruto parinkimo ir lazerinės abliacijos metodus, kad tiksliai apibrėžtų perėjimo ribas. Rigid-Flex Board konstrukcijoms, kurioms reikalingas pakartotinis dinaminis lankstymas, inžinierių komanda įvertina lenkimo spindulį, lankstumo ciklo reikalavimus ir medžiagų pasirinkimą, kad optimizuotų ilgaamžiškumą. Testavimas po gamybos apima lankstaus ciklo bandymus, skirtus dinaminėms reikmėms, ir terminio įtempio bandymą, siekiant patvirtinti, kad pereinamosios zonos palaiko elektros tęstinumą esant temperatūros svyravimams. Šis visapusiškas požiūris užtikrina, kad Rigid-Flex Board patikimai veiktų numatytoje taikymo aplinkoje.
Norint sukurti standžią lanksčią plokštę, skirtą naudoti, kai reikia pakartotinai lenkti ar judėti, reikia atidžiai atkreipti dėmesį į kelis veiksnius, kurie skiriasi nuo statinio naudojimo.HONTECinžinierių komanda pabrėžia lenkimo spindulį kaip pagrindinį aspektą – lenkimo spindulio ir lanksčios grandinės storio santykis tiesiogiai veikia vario pėdsakų tarnavimo laiką dinaminėmis sąlygomis. Bendra rekomendacija yra išlaikyti minimalų lenkimo spindulį, bent dešimt kartų didesnį už lanksčios grandinės storį dinaminėms reikmėms, nors konkretūs reikalavimai priklauso nuo numatomų lankstumo ciklų skaičiaus. Pėdsakai išvedžioti lanksčiose sekcijose reikalauja laipsniško laidininko išdėstymo, o ne sukrauti pėdsakus tiesiai vienas virš kito, o tai sukuria įtempio taškus lenkimo metu. Dengimo storiui pereinamosiose zonose skiriamas ypatingas dėmesys, nes ši sritis patiria koncentruotą mechaninį įtempimą. HONTEC pataria klientams vengti dėti perėjimus, komponentus ar kiaurymes lanksčiose zonose, nes šios savybės sukuria vietinius įtempio taškus, kurie gali sukelti gedimą. Ekranuojantys sluoksniai, jei reikia, turi būti suprojektuoti su kryžminiais raštais, o ne iš vientiso vario, kad būtų išlaikytas lankstumas. Numatytų lankstumo ciklų skaičius – ar tūkstančiai plataus vartojimo gaminių, ar milijonai pramoninei įrangai – nurodo medžiagų pasirinkimo ir projektavimo taisykles. Atsižvelgdama į šiuos aspektus projektavimo etape, HONTEC padeda klientams pasiekti „Rigid-Flex Board“ sprendimus, kurie atitinka tiek elektrinio veikimo reikalavimus, tiek mechaninio patvarumo lūkesčius.
Norint sėkmingai įdiegti „Rigid-Flex“ plokštę, būtinas bendradarbiavimas, apimantis ne tik standartinę PCB gamybą.HONTECteikia inžinerinį palaikymą, kuris prasideda gaminimo peržiūros projektavimu, padeda klientams optimizuoti sluoksnių sudėjimą, pereinamųjų zonų geometriją ir medžiagų pasirinkimą prieš pradedant gamybą. Šis iniciatyvus požiūris sumažina kūrimo ciklus ir užkerta kelią brangiam perprojektavimui.
Gamybos pajėgumai adresuHONTECapima platų Rigid-Flex Board konfigūracijų asortimentą, nuo paprastų dviejų sluoksnių lanksčių konstrukcijų su standžiais standikliais iki sudėtingų daugiasluoksnių konstrukcijų su aklinomis angomis, palaidotomis angomis ir keliomis standžiomis sekcijomis. Medžiagų pasirinkimas apima standartinius lanksčius poliimido pagrindus, mažo nuostolio medžiagas, skirtas aukšto dažnio lanksčioms sekcijoms, ir pažangius nelipnius laminatus, skirtus darbams, kuriems reikalingas didesnis terminis stabilumas.
Renkantis standžiosios lanksčios plokštės paviršiaus apdailą, atsižvelgiama ir į litavimo, ir lankstumo patvarumą, įskaitant panardinamąjį auksą plokštiems paviršiams, kuriuose yra smulkaus žingsnio komponentai, ir ENIG, kai reikalingas suderinamumas su vielos sujungimu.HONTECpalaiko griežtą lankstaus medžiagų tvarkymo proceso kontrolę, įskaitant kontroliuojamą drėgmės aplinką gamybos metu, kad būtų išvengta drėgmės sugėrimo, galinčio turėti įtakos laminavimo kokybei.
Inžinierių komandoms, ieškančioms gamybos partnerio, galinčio pateikti patikimus Rigid-Flex Board sprendimus nuo prototipo iki gamybos,HONTECsiūlo technines žinias, atsakingą bendravimą ir patikrintas kokybės sistemas. Tarptautinių sertifikatų, pažangių gamybos galimybių ir į klientą orientuoto požiūrio derinys užtikrina, kad kiekvienam projektui bus skiriamas dėmesys, reikalingas sėkmingam produkto vystymui.
ELIC Rigid-Flex PCB yra sujungimo skylių technologija bet kuriame sluoksnyje. Ši technologija yra patentuotas Matsushita Electric Component Japonijoje procesas. Jis pagamintas iš trumpo pluošto popieriaus iš DuPont "poliaramido" gaminio termomontavimo, kuris yra impregnuotas aukštos kokybės epoksidine derva ir plėvele. Tada jis pagamintas iš lazerinio skylių formavimo ir vario pastos, o vario lakštas ir viela presuojami iš abiejų pusių, kad susidarytų laidži ir sujungta dvipusė plokštė. Kadangi šioje technologijoje nėra galvanizuoto vario sluoksnio, laidininkas gaminamas tik iš varinės folijos, o laidininko storis yra vienodas, o tai yra palanki smulkesnių laidų susidarymui.
R-f775 FPC yra lanksti grandinė, pagaminta iš „r-f775“ lanksčios medžiagos, kurią sukūrė „songdian“. Jis pasižymi stabiliu veikimu, geru lankstumu ir vidutine kaina
EM-528K PCB yra savotiška kompozicinė plokštė, jungianti standžius PCB (RPC) ir lanksčius PCB (FPC) per skylutes. Dėl FPC lankstumo jis gali leisti stereoskopinius laidus elektroninėje įrangoje, o tai patogu 3D dizainui. Šiuo metu griežtos lankstaus PCB paklausa greitai auga pasaulinėje rinkoje, ypač Azijoje. Straipsnyje apibendrinta griežtos lanksčios PCB technologijos, charakteristikų ir gamybos proceso kūrimo tendencija ir rinkos tendencija

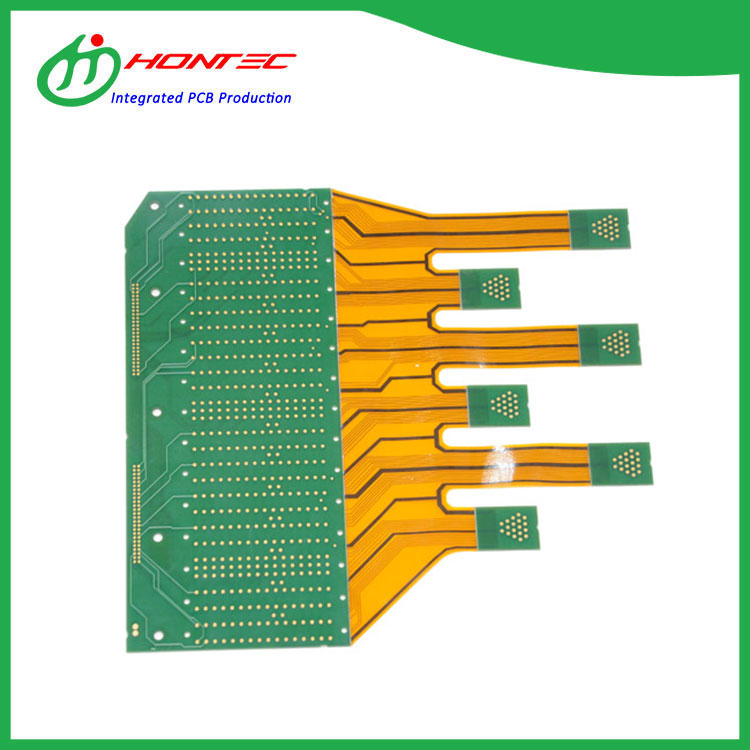

Kadangi R-5795 PCB dizainas yra plačiai naudojamas daugelyje pramoninių laukų, siekiant užtikrinti aukštą pirmąjį sėkmės procentą, labai svarbu išmokti griežto lankstumo dizaino terminus, reikalavimus, procesus ir geriausią praktiką. „Tu-768“ standžiojo atspalvio PCB galima pamatyti iš pavadinimo, kad standžios „Flex“ derinio grandinę sudaro tvirta plokštė ir lanksti lentos technologija. Šis dizainas turi prijungti daugiasluoksnę FPC prie vienos ar daugiau standžių plokščių viduje ir (arba) išorėje.
AP8545R PCB reiškia minkštos lentos ir kietosios lentos derinį. Tai yra plokštė, suformuota sujungus ploną lankstų apatinį sluoksnį su standžiu apatinio sluoksniu, o po to laminuojanti į vieną komponentą. Jis pasižymi lenkimo ir lankstymo savybėmis. Dėl įvairių įvairių medžiagų naudojimo ir kelių gamybos žingsnių, standžiojo lankstumo PCB apdorojimo laikas yra ilgesnis, o gamybos kaina yra didesnė.
Tikrinant elektroninių vartotojų PCB, R-F775 PCB naudojimas ne tik padidina vietos naudojimą ir sumažina svorį, bet ir labai pagerina patikimumą, taip pašalindamas daugelį suvirintų jungčių ir trapių laidų, linkusių į prisijungimo problemas, reikalavimus. Standus „Flex“ PCB taip pat pasižymi dideliu atsparumu smūgiams ir gali išgyventi esant dideliam stresui.
