Santrauka: Sunkieji variniai PCByra būtini didelės galios ir didelio patikimumo programoms. Šiame straipsnyje nagrinėjami jų pranašumai, dizaino aspektai, gamybos procesai ir praktinis pritaikymas, padedantis inžinieriams ir įmonėms optimizuoti elektroninį veikimą ir sumažinti gedimus.
Turinys

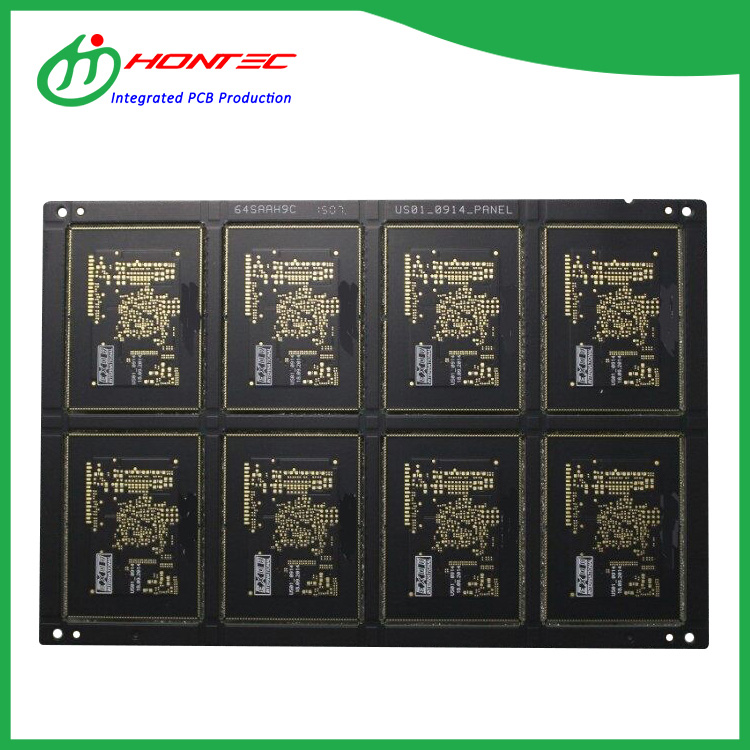

Kas yra sunkiojo vario PCB?
Sunkiosios varinės PCB yra spausdintinės plokštės, kurių vario storis viršija standartinį lygį, paprastai 3oz/ft² (105 μm) ar daugiau. Jie valdo didesnes sroves, efektyviai išsklaido šilumą ir yra būtini pramoninei galios elektronikai, automobilių elektronikai ir aukštos srovės grandinėms.
Palyginti su standartinėmis PCB, sunkiosios varinės PCB suteikia:
- Padidintas srovės pralaidumas
- Patobulintas šilumos valdymas
- Padidėjęs mechaninis stiprumas
- Ilgesnis tarnavimo laikas sudėtingomis sąlygomis
Sunkiojo vario PCB pranašumai
| Funkcija | Nauda |
|---|---|
| Didelė srovės talpa | Palaiko didesnį srovės stiprumą be per didelio šildymo. |
| Puikus šilumos išsklaidymas | Sumažina komponentų gedimo dėl šiluminio įtempimo riziką. |
| Mechaninis stiprumas | Eksploatacijos metu atsparus deformacijai ir deformacijai. |
| Patvarumas | Prailgina PCB tarnavimo laiką atšiaurioje pramoninėje aplinkoje. |
Dėl šių privalumų sunkiosios varinės PCB yra būtinos tuose sektoriuose, kur patikimumas ir našumas yra neabejotini.
Sunkiųjų varinių PCB projektavimo svarstymai
Projektuojant sunkius varinius PCB, reikia atidžiai stebėti veiksnius, turinčius įtakos veikimui ir gamybai:
- Pėdsakų plotis ir storis:Užtikrinkite, kad pėdsakai išlaikytų reikiamą srovę ir neperkaistų.
- Šilumos valdymas:Norėdami efektyviai išsklaidyti šilumą, naudokite šilumines angas, plokštumas ir aušintuvus.
- Medžiagos pasirinkimas:Pagrindą rinkitės, pvz., FR-4, poliimido arba metalo šerdies plokštes, atsižvelgdami į šiluminius ir mechaninius poreikius.
- Dengimo būdai:Elektros nusodintas varis užtikrina vienodą storį ir patikimumą.
- Panelis:Optimizuokite gamybos našumą ir sumažinkite atliekų kiekį.
Sunkusis vario PCB gamybos procesas
Sunkiųjų varinių PCB gamyba apima kelis svarbius etapus:
- Pagrindinės medžiagos paruošimas:Aukštos kokybės pagrindo ir iš anksto suklijuotų varinių folijų pasirinkimas.
- Laminavimas:Vario sluoksnių ir prepreg presavimas esant aukštai temperatūrai ir slėgiui.
- Raštas:Fotolitografijos naudojimas grandinės takams apibrėžti.
- Ofortas:Vario pertekliaus pašalinimas, kad liktų norimi pėdsakai.
- Galvanizavimas:Papildomo vario sukūrimas didelės srovės pėdsakams.
- Paviršiaus apdaila:HASL, ENIG ar kitos apdailos taikymas, kad būtų galima lituoti.
- Testavimas:Elektriniai, terminiai ir mechaniniai bandymai, siekiant užtikrinti veikimo standartus.
Sunkiojo vario PCB taikymas
Sunkiosios varinės PCB yra plačiai naudojamos pramonės šakose, kur patvarumas ir didelės galios valdymas yra labai svarbūs:
- Pramoniniai maitinimo šaltiniai ir inverteriai
- Elektromobiliai ir įkrovimo stotelės
- Telekomunikacijų ir 5G infrastruktūra
- Medicininė vaizdo gavimo ir didelės galios diagnostinė įranga
- Didelės srovės LED apšvietimo sistemos
Sunkiųjų varinių PCB techninės priežiūros patarimai
Tinkama priežiūra užtikrina ilgaamžiškumą ir patikimą veikimą:
- Reguliarus vizualinis patikrinimas, ar nėra korozijos, delaminacijos ar perkaitimo.
- Patikrinkite, ar litavimo jungtyse nėra įtrūkimų ir, jei reikia, sustiprinkite.
- Valykite neabrazyviniais, antistatiniais tirpalais.
- Veikimo metu užtikrinkite tinkamą šilumos valdymą.
- Laikykitės gamintojo nurodymų dėl elektros apkrovos ribų.
Dažnai užduodami klausimai
- 1 klausimas: ar sunkieji variniai PCB gali atlaikyti itin dideles sroves?
- Taip, naudojant tinkamą pėdsakų dizainą ir vario storį, jie gali valdyti srovę, viršijančią 100 A, priklausomai nuo taikymo.
- 2 klausimas: kokio storio gali būti vario sluoksnis?
- Įprasti variniai PCB svyruoja nuo 3 uncijų (105 μm) iki 10 uncijų (350 μm) viename sluoksnyje.
- 3 klausimas: ar sunkieji vario PCB yra brangesni?
- Paprastai jie yra brangesni nei standartiniai PCB dėl papildomų medžiagų ir gamybos sudėtingumo, tačiau jų veikimas ir ilgaamžiškumas pateisina investicijas.
- 4 klausimas: kurioms pramonės šakoms daugiausia naudos iš sunkiųjų varinių PCB?
- Tokios pramonės šakos kaip automobilių, pramonės energetika, aviacija, medicinos prietaisai ir telekomunikacijos turi didelę naudą dėl didelio srovės ir šiluminio charakteristikų.
