Kuriant modernią elektroniką vienas nuolatinis iššūkis neleidžia daugeliui inžinierių budėti naktimis. Kaip užtikrinti, kad signalai sklistų švariai ir patikimai neįtikėtinai dideliu greičiu. Šis klausimas yra labai našių programų, tokių kaip 5G infrastruktūra, pažangūs radarai ir palydovinis ryšys, esmė. Šio iššūkio sprendimo esmė yraHEkranavimo perėjimai:. AtHONTEC, mes specializuojamės kurdami šiuos svarbius komponentus, teorinius projektavimo principus paversdami apčiuopiamais, didelio patikimumo produktais, atitinkančiais griežtus šių dienų technologijų reikalavimus.
Kokie yra pagrindiniai signalo praradimo mažinimo principai?
Norėdami išspręsti signalo praradimą, pirmiausia turime suprasti, kas jį sukelia. AAukšto dažnio lentayra ne tik standartinė PCB. Jo dizainas kruopščiai kontroliuoja keletą pagrindinių veiksnių. Dielektrinės konstantos (Dk) nuoseklumas yra svarbiausias dalykas, nes kitimai gali iškraipyti signalus. Ne mažiau svarbus yra išsklaidymo koeficientas (Df), kuris nustato, kiek signalo energijos prarandama kaip šiluma substrato medžiagoje. AtHONTEC, mūsų dizaino filosofija prasideda nuo medžiagų pasirinkimo. Mes bendradarbiaujame su pirmaujančiais laminato tiekėjais, norėdami naudoti pagrindą su itin žemomis ir stabiliomis Dk/Df vertėmis, užtikrindami nuspėjamą signalo elgesį nuo pat plokštės pagrindo.
Kaip kontroliuojama varža ir tikslus maršruto parinkimas daro skirtumą
Pasirinkus tinkamą medžiagą, viršų ima tikslumas. Kaip galime išlaikyti signalo vientisumą visame sekimo kelyje. Atsakymas slypi valdomame impedanso maršrute ir sudėtingame sujungimo konstrukcijoje. Mūsų inžinierių komanda naudoja pažangią modeliavimo programinę įrangą, kad modeliuotų PCB sudėtį prieš pradedant gamybą. Tai leidžia mums apibrėžti tikslų pėdsakų plotį ir tarpus, kad būtų pasiekta tikslinė varža, paprastai 50 arba 100 omų, sumažinant atspindžius. Dėl aAukšto dažnio lenta, šis tikslumas nediskutuotinas. Garantuojame nedideles varžos leistinas nuokrypas, dažnai net ±5%, kad jūsų dizainas veiktų taip, kaip buvo imituota.
Kokios konkrečios gaminio savybės kovoja su elektromagnetiniais trukdžiais
Trikdžiai, tiek skleidžiami, tiek priimami, gali sugadinti jautrią grandinę. Taigi, kaip veikia gerai suprojektuotasAukšto dažnio lentaskydas nuo to. Mūsų metodas integruoja kelias strategijas tiesiai į plokščių gamybą:
Išplėstinės įžeminimo schemos:Naudojant kelių taškų įžeminimą ir specialias įžeminimo plokštes, kad būtų užtikrintas švarus atskaitos taškas ir ekranas.
Ekranavimo perėjimai:Laipsniško „susiuvimo“ perėjimas aplink svarbius pėdsakus, kad būtų sukurti Faradėjaus narvai.
Paviršiaus apdaila:Siūlome tokius pasirinkimus kaip beelektrinis nikelis beelektrinio palladžio immersijos aukso (ENEPIG), kad būtų užtikrintas puikus paviršiaus laidumas ir signalo vientisumas esant aukštiems dažniams.
Norėdami iliustruoti specifikacijas, kurios įgyvendina šiuos principus, apsvarstykite standarto parametrusHONTECaukšto dažnio pasiūlymas:
| Parametrų kategorija | Tipinė specifikacija | Nauda |
|---|---|---|

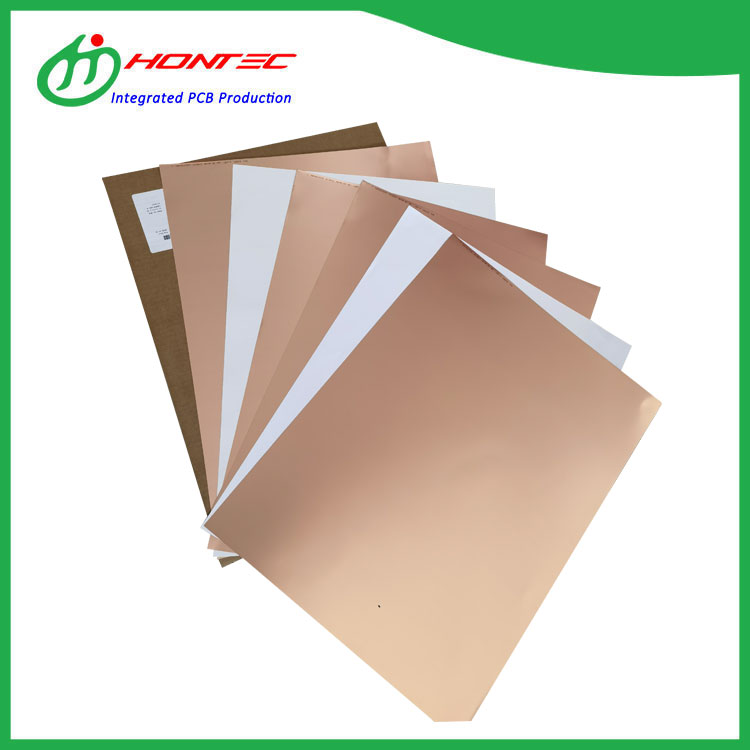

| Pagrindinė medžiaga | Rogers RO4350B, Taconic TLY | Maži nuostoliai, stabilus Dk pastoviam veikimui |
| Impedanso tolerancija | ±5 % ar daugiau | Sumažina signalo atspindį ir užtikrina vientisumą |
| Minimalus pėdsakas/tarpas | 3/3 mln | Įgalina tankų, didelės spartos maršrutą |
| Paviršiaus apdaila | ENEPIG, panardinamasis sidabras | Puikus signalinis odos efektas |
| Dengtos skylės tolerancija | ±2 mln | Užtikrina patikimumą per jungtis ir ekranavimą |
Kodėl labai svarbu bendradarbiauti su patyrusiu gamintoju
Projektuojant patikimąAukšto dažnio lentaviršija kontrolinį sąrašą. Tam reikia gilių žinių apie medžiagas, tikslios gamybos ir griežtų bandymų. Čia yraHONTECKuriant modernią elektroniką vienas nuolatinis iššūkis neleidžia daugeliui inžinierių budėti naktimis. Kaip užtikrinti, kad signalai sklinda švariai ir patikimai neįtikėtinai dideliu greičiu. Šis klausimas yra labai našių programų, tokių kaip 5G infrastruktūra, pažangūs radarai ir palydovinis ryšys, esmė. Šio iššūkio sprendimo esmė yraAukšto dažnio lentakuris palieka mūsų objektą, atitinka aukščiausius kokybės ir veikimo standartus.
Ar esate pasiruošę pašalinti signalo praradimą ir trikdžius, sukurdami kitą didelės spartos dizainą? Bendradarbiaukite su komanda, kuri supranta esminius niuansus. LeiskiteHONTECsukurti patikimą ir našų pagrindą, kurio nusipelnė jūsų naujovė.Susisiekite su mumisšiandien su savo projekto reikalavimais ir aptarkime, kaip galėtume įgyvendinti sudėtingiausias aukšto dažnio programas.
