Kokie yra HDI PCB taikymo scenarijai?

2025-08-26 - Palikite man žinutę

Didelio tankio sujungimas(HDI) PCB įgalina revoliucinius elektronikos pasiekimus, supakuodami sudėtingą schemą į kompaktiškus dizainus. Kaip HDI PCB gamybos lyderis,HontecPateikia reikalaujančius tikslumo sprendimų pramonės šakoms, reikalaujančioms tikslumo, patikimumo ir greitų naujovių. Turėdami sertifikatus, įskaitant UL, SGS ir ISO9001 bei supaprastintą logistiką per UPS/DHL, suteikiame galimybę sumažinti klientus 28 šalyse. Žemiau tyrinėjameHDI PCBProgramos, techninės specifikacijos ir konkrečios pramonės šakos pranašumai.

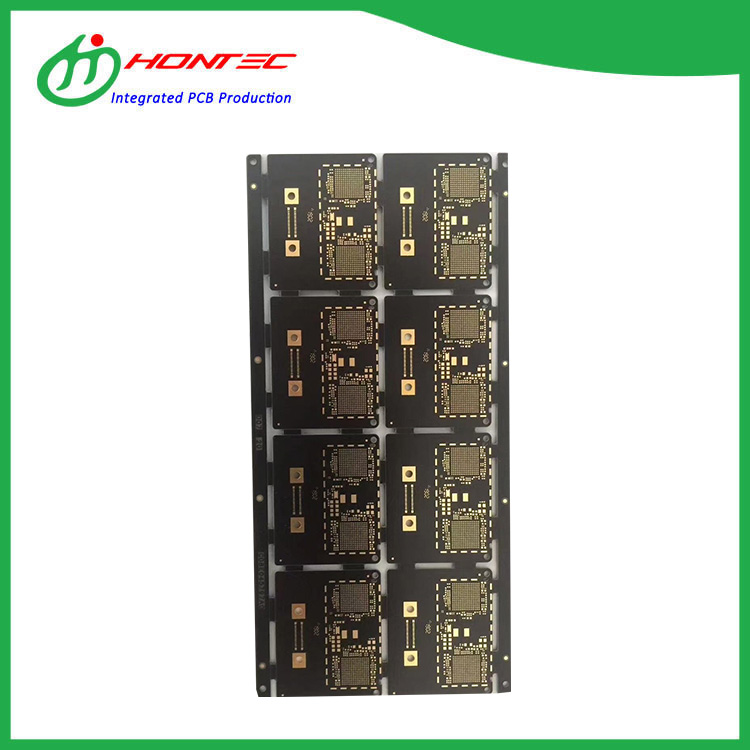

HDI PCB

HDI PCBS supratimas

HDI PCBSNorėdami pasiekti didesnį laidų tankį nei tradicinės lentos, naudokite mikro-viasus, aklą/palaidotą „VIA“ ir smulkių linijų pėdsakus. Tai leidžia:

Miniatiūrizavimas: Susitraukite prietaisų dydžius 40–60%.

Patobulintas našumas: sumažinkite signalo praradimą ir kryžminį pokalbį.

Kelių sluoksnių integracija: palaikykite sudėtingus dizainus suvaržytose erdvėse.


„HDI PCBS“ taikymo scenarijai

A. Vartojimo elektronika

Išmanieji telefonai/planšetiniai kompiuteriai: įgalina ypač plonus dizainus su kelių kamerų masyvais ir 5G moduliais.

Nešiojamieji: „Powers Compact Health“ monitoriai ir AR/VR ausinės.

B. Medicinos prietaisai

Vaizdo sistemos: MRT mašinos ir nešiojamieji ultragarsiniai įrenginiai.

Implantai: širdies monitoriai su biologiškai suderinamomis medžiagomis.

C. Automobilių elektronika

ADAS: LIDAR jutikliai ir autonominiai valdymo blokai.

Informacinis informacinis ryšys: aukštos skiriamosios gebos ekranai ir jungiamumo centrai.

D. aviacijos ir kosmoso ir gynyba

Avionika: skrydžių valdymo sistemos su EMI ekranu.

Palydoviniai komitai: lengvos, radiacijai atsparios lentos.

E. telekomunikacijos

5G infrastruktūra: bazinės stotys ir RF stiprintuvai.

Maršrutizatoriai/jungikliai: greitaeigių duomenų perdavimas.

F. Pramonės automatizavimas

Robotika: variklio valdikliai ir jutiklio sąsajos.

„IoT“ šliuzai: kraštų kompiuteriai.



Parametras Standartinis diapazonas Išplėstinės galimybės
Sluoksnių skaičius 4–20 sluoksnių Iki 30 sluoksnių
Minimalus pėdsakas/erdvė 3/3 mln. (76,2 μm) 2/2 mln. (50,8 μm)
Mikro-Via skersmuo 0,1 mm 0,075 mm
Lentos storis 0,4–3,0 mm 0,2–5,0 mm
Paviršiaus apdaila Enig, Hasl, panardinamas sidabras OSP, kietas auksas
Medžiaga FR-4, Aukštas TG, Rogersas Poliimidas, be halogeno
